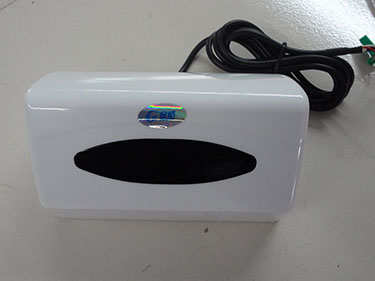

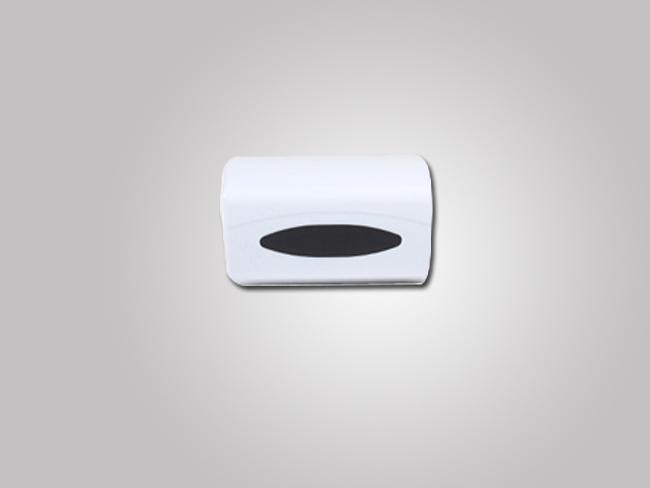

一、部件名称

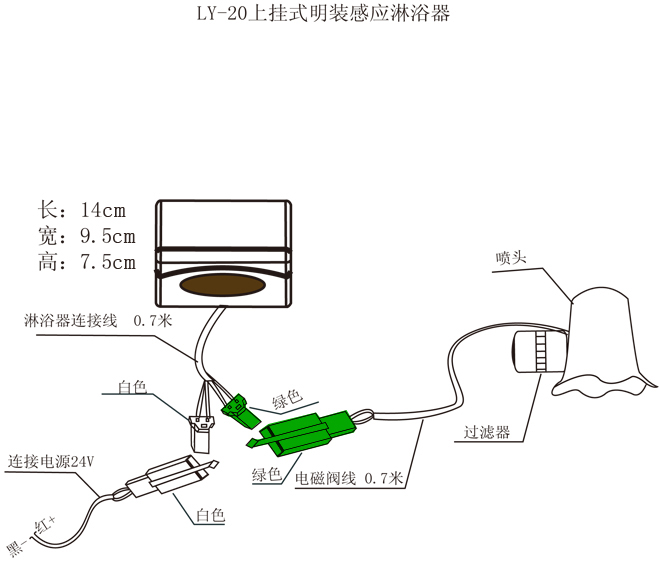

二、安装示意图

三、安装步骤

1、安装主水管，安装PVC穿线管，穿入2平方多股铜线的主电源线。

2、在离地面1600mm处装感应器，男部1600mm；女部1500m，严格按照这样的距离安装，否则感应距离会变近，造成不灵敏现象。

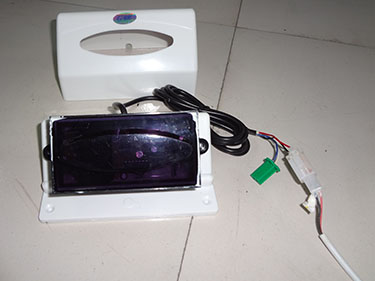

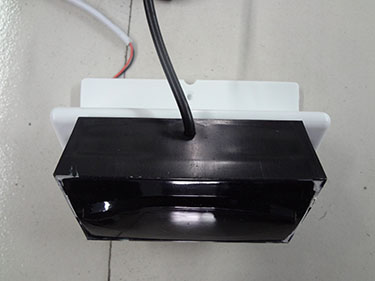

3、在安装时，*先要将外壳取下，然后将带有感应器面板的塑料壳固定在墙上，在感应器的上方和下方左右两边各打一个直径为6mm的孔，将感应器的后盖固定好，*好将外壳盖上。

4、将主电源线 U 型弯处线皮剥开，与特制插头连接后再与控制器和喷头的电源插头连接，所有接头，必须用自粘带缠绕，以防线头锈断。（控制板内装有黑色的自粘带，用法：横向拉长1.5倍然后缠绕接头）。

5、再将感应器的前面板扣好。

6、安装喷头，连接插头，上好三通接线盒盖。

G-6喷头图

G-3喷头图

全铜阀图

建议：如果澡堂吊顶，用全铜电磁阀，把电磁阀装到吊顶上部的管道上，然后把花洒安装到吊顶下面的管道上。

电动截止阀

建议：如果用户水垢大，水质差，水压小，可以采用电动截止阀。
