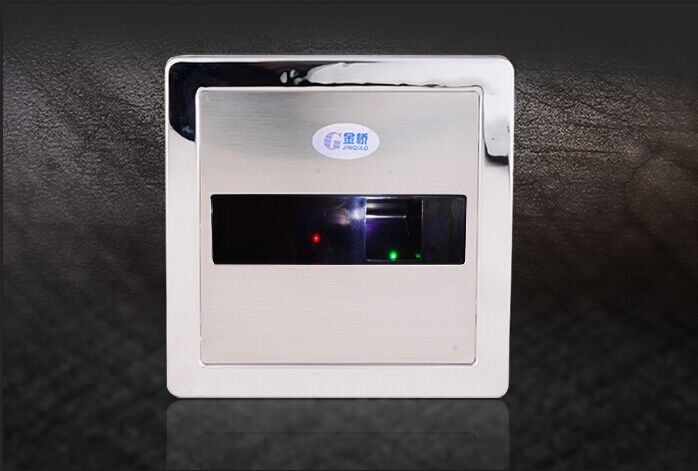

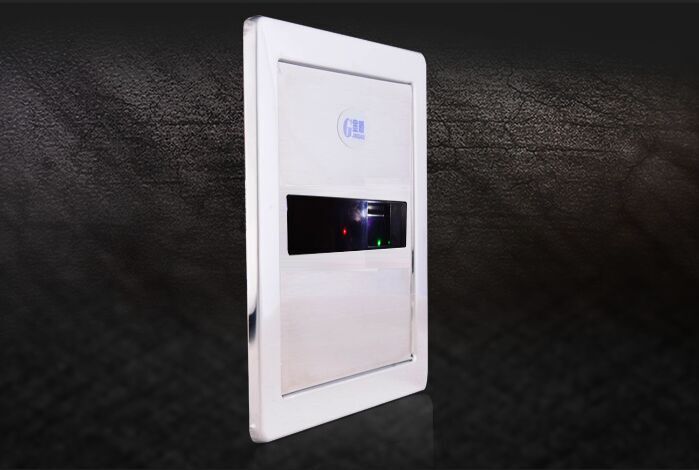

LY-19点点通淋浴器(暗装型)

类  别:感应淋浴器

 不锈钢外壳,入墙式安装,美观大方

 物理性密封防水,防水深度可达10米

 指纹机式点触延时出水,避免了感应式,由于感应距离引起洗浴不便

 延时出水分为3个档为25秒,45秒,60秒。出厂是25秒,用户可根据需求自行调节

 仍需用水,再触开关;出水期间,触摸水停。

花洒选配点击喷头配置



网上订单

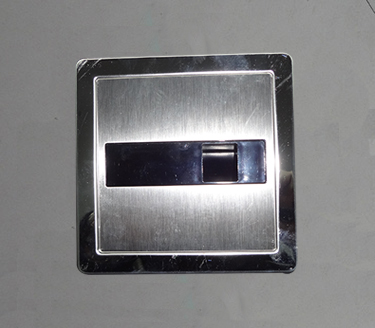

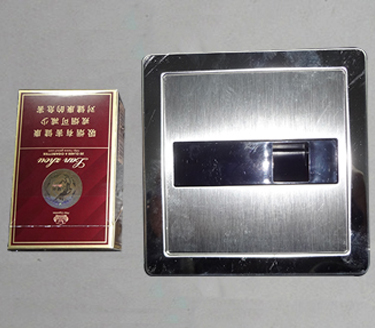

技术参数 外观图片 现场图片 喷头设置

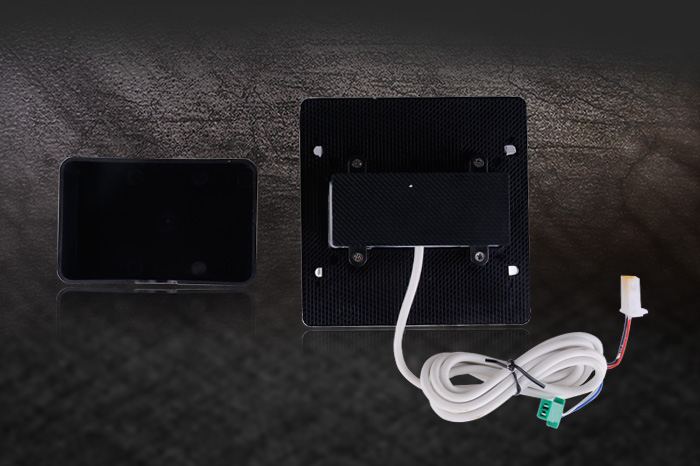

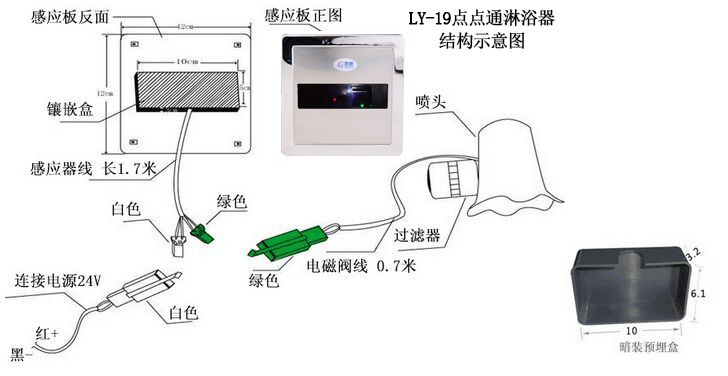

一、 部件名称

1444783039111585

二、用途

本系列产品是专为公共洗浴场所的节能节水设计。具有自动延时停水和随时手动停水的双重功能。洗浴者只要用手指触摸在指纹窗内,就可淋浴。延时25秒或自己设定时间内,水马上停止。正在出水时,如想停止淋浴,可再触摸。控制器延时分为三个档为25秒,45秒60秒,用户可以自行选择。

流水时间设置:有三个档,分别是:25秒,45秒,60秒,延时完毕自动停水,上电默认初始时间是25秒。如果用户想改变延时时间,手指长按到像指纹机一样的壳上,(在指纹下面装一个绿灯),3秒钟绿灯灭,然后1秒手指遮挡点一次,点一下绿灯闪一下,点3下是延时45秒,点5下是延时60秒,点7下是还原到初始值25秒,(点击间隔时间控制在1秒之间)。如果2秒后没有任何手指动作,那么绿灯快闪6下,1秒闪2下,设置存储完成

如果更改程序没有改完到位,5秒后退出。以上所有程序,在开机10分钟内执行,过后就不再执行。

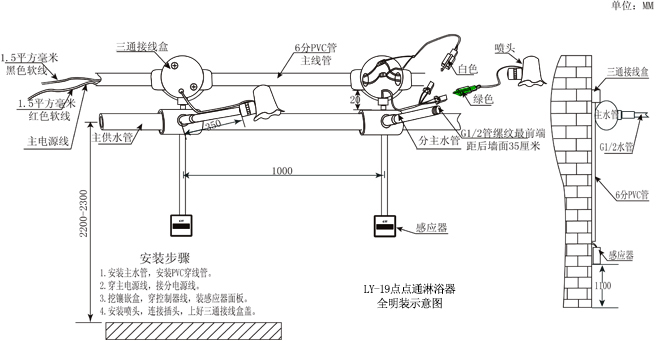

三、安装步骤

1、 在距地面1.3米处打长15厘米,高7厘米,深3.5厘米的控制器预埋盒的孔,然后把预埋盒放入并埋好水泥。

2、 在淋浴头主管道上方开槽埋入6分PVC管,对预埋孔中心PVC管槽,在安装控制板定时一定要穿入6分PVC管,否则会穿不进,严禁剪线(剪线会造成故障)概不退换。

3、在打好的控制器预埋孔与淋浴头主管道之间开槽埋入6分PVC管,在每个淋浴头位置留接线盒,并穿入红黑两色≥2平方毫米的单股电源线,每个接线盒处接上带插头短线。(见图1)

4、 控制器与埋孔与接线盒之间打槽并埋入6分PVC管。

5、 将喷头紧固在距墙40cm的淋浴水管上。

6、所有接头,必须用自粘带缠绕,以防线头锈断。(控制板内装有黑色的自粘带,用法:横向拉长1.5倍然后缠绕接头)

7、 把控制器引线穿入预先埋好6分PVC管内至接线盒上。

8、 将控制器插头配对插好。

9、将控制器面板背面涂上玻璃胶粘在墙上可靠固定。

1443431886321911

1443431891124742
